一、用途及结构特点
为了防止诸如木屑等细微杂物进入喷吹系统,钢厂喷煤系统应在制粉系统中安装木屑分离器。

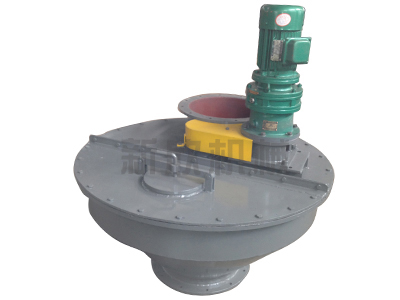

我厂研制生产的DMXF电动木屑分离器是在第一代人工转动式和第二代自转式的基础上开发的第三代木屑分离器,用于喷煤钢厂等制粉系统中清除混在煤粉中的木屑、木片等杂物,有利于提高系统运行安全可靠性的设备。
优点有:
1、提高筛面的利用率。
2、避免杂物堆积一处而堵塞管道。
3、避免杂物堆积于筛面的一侧,致使转盘、主轴倾斜而无法转动,无法清除杂物。
二、工作原理
DMXF电动木屑分离器采用立式减速机,通过链轮传动来驱动转子,通过转子带动筛网转动来过滤煤粉,由于采用了电机强制驱动,克服了转子转动不灵、易堵料等缺点。
三、性能参数及外形尺寸
型号:DMXF系列
公称通径:DN300、DN400、DN500mm
******使用压力:<0.1MPa
******使用温度:<120℃
型号 |
公称 |
公称出力 |
D |
D1 |
D2 |
E |
H |
L |
n |
d |
DMXF-300 |
300 |
15000 |
1020 |
427 |
385 |
250 |
700 |
1150 |
12 |
14 |
DMXF-400 |
400 |
30000 |
1210 |
528 |
490 |
300 |
790 |
1250 |
12 |
14 |
DMXF-500 |
500 |
50000 |
1720 |
645 |
600 |
425 |
1100 |
1600 |
16 |
19 |
