一、结构特点

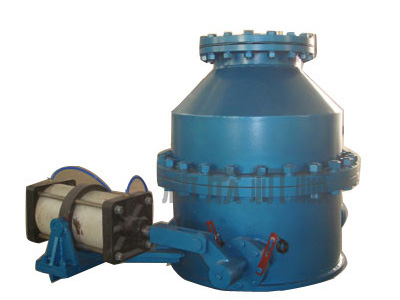

PZ球面偏置式气动钟阀系列消化吸收国外先进技术，采用独特的球面偏置式结构，该阀体积小，轴承不进灰，润滑性能好，使用寿命长，是喷煤系统上小体积大口径的专用设备，也是喷吹罐和中间罐等设备上作截流和密封用的******设备。介质对密封面不会冲刷、磨损，适用于高炉煤粉喷吹和制粉系统。
二、主要性能参数
|
|
PZ-16C |
|
|
公称压力 |
1.0MPa |
1.6MPa |
|
壳体试验压力 |
1.5MPa |
2.4MPa |
|
密封试验压力 |
1.1MPa |
1.76MPa |
|
适用温度 |
≤150℃ |
|
|
适用介质 |
煤粉等 |
|
三、气动装置性能参数
|
公称通径 |
气缸型号 |
供气压力 |
管接头 |
动作时间 |
|
DN200 |
QYQGA160×226MF1 |
0.4-0.6MPa |
G3/8" |
≤8s |
|
DN300 |
QYQGA200×283MF1 |
G3/8" |
||
|
DN400 |
QYQGA220×400MF1 |
G1/2" |
||
|
DN500 |
QYQGA250×478MF1 |
G1/2" |
