AddTime:2014/10/27 15:33:28

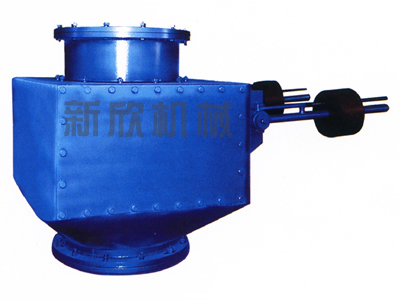

QF系列球形锁气器广泛用于火电厂制粉系统、钢铁厂喷煤系统等设备的除尘器出料口或干灰输送管道中。
本厂开发生产的QF系列球形锁气器采用软密封,密闭性能好、调节灵活、无泄漏,是一种新型的管道锁气器,它完全杜绝了锥式锁气器由于安装垂直偏差或剧烈震动造成锁气门位移产生漏气的现象,彻底消除了其它锁气器难以避免的粉尘泄漏,所以本厂生产的QF系列球形锁气器是一种安全、高效、无污染的新型锁气器。
工作原理:QF系列球形锁气器采用了杠杆平衡的原理,以连杆一端为支点,以连杆、带动球型密封封闭进口管下端实现锁气功能,以配重通过平衡杆进行调节,达到平衡进口管中积粉量及锁气器的出力(公斤/时)同样通过调节配重在平衡杆上的前后位置来实现。
型号 |
公称通径 |
φ |
φ1 |
φ2 |
H |
L |
n |
d |
QF250 |
250 |
273 |
365 |
330 |
655 |
1125 |
12 |
14 |
QF300 |
300 |
325 |
427 |
385 |
723 |
1130 |
12 |
14 |
QF350 |
350 |
377 |
479 |
435 |
736 |
1230 |
12 |
14 |
QF400 |
400 |
426 |
528 |
490 |
790 |
1390 |
12 |
14 |
QF450 |
450 |
480 |
595 |
540 |
882 |
1390 |
12 |
18 |
QF500 |
500 |
530 |
645 |
600 |
995 |
1480 |
12 |
17 |
